1. 产品描述

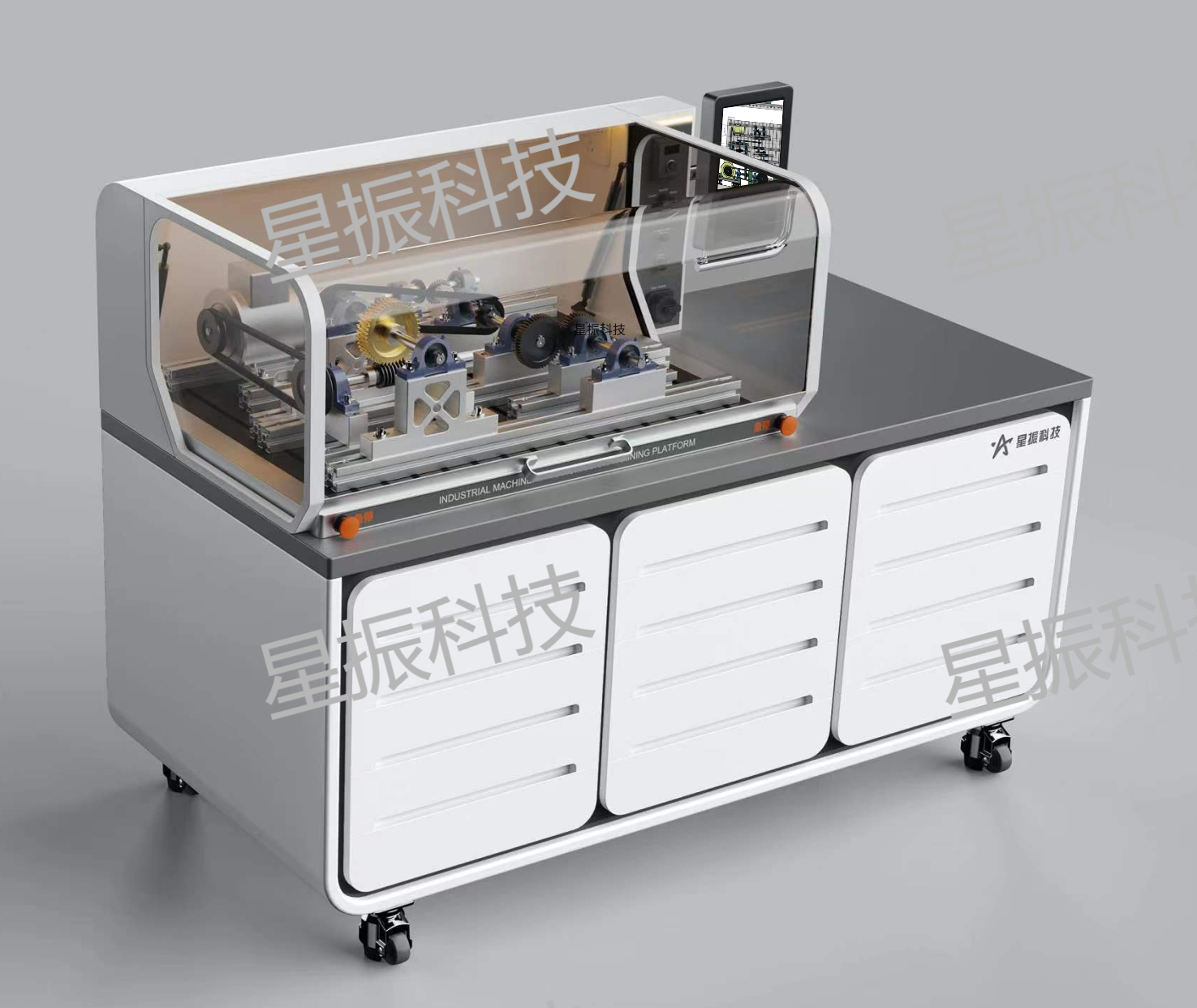

      工业机械传动装调实训平台以工业机械装调项目为设计依据，进行带传动、链传动、齿轮传动等相关传动机构的安装调整任务；使学生掌握工业机械传动的组成，掌握工业机械系统装配精度检测，掌握现代装配工具及量具使用。

实训平台主要有装配工作台、基本实操组件、机械传动组件、拆装工具、量具、电控台等模块组成。配套漏电保护、短路保护、接地保护、飞车保护等安全防护系统，保证了学生在实训过程中的安全性。

实训平台采用整体开放式设计，配有铸铁T型平台及连接部件（铝型材、T型块等），根据项目任务要求，可自由调节连接部件，运用装配、检测、调整等技能以及机械结构及传动、电气控制原理等方面的专业知识，完成不同工业机械传动系统的组合安装、检测、调整、通电运行调试等项目实训。

实训平台可进行世界技能大赛—工业机械装调赛项、中华人民共和国职业技能大赛—装配钳工等赛项实训。

2. 设备的性能优势

1）设备采用整体设计，占地面积小，摆放灵活；

2）设备含多种传动零件及仿真机构，实训功能强大；

3）设备含有安全保护装置及配件，充分保护实训人员安全。

3. 典型训练项目

1）带传动系统的装配与调试训练

2）链传动系统的装配与调试训练

3）齿轮传动系统的装配与调试训练

4）直线导轨与滚珠丝杆的装配与调试训练

5）轴系对中与联轴器的装配与调试训练

6）轴承、润滑与密封的装配与调试训练

7）机械传动综合系统的装配与调试训练

8）机械传动系统稳定及可靠性的检测与调整训练

4. 技术参数

整机参数：

1）电源输入：单相交流电源 ，AC220V±10%

2） 整机额定功率：0.5KW

3）工作环境：温度 -10℃～＜+40℃  相对湿度＜85%（25℃） 海拨＜4000m。

4）外形尺寸（长×宽×高）：2000mm×1050mm×1466mm；

5）装调平台尺寸（长×宽）：995mm×750mm；

电控参数：

1）工业变频器 1 个：额定功率≧0.37 kW，有 60 秒 150 % 过载，I/O 接口：4DI/2DO/2AI，支持 USS/MODBUS RTU 总线通讯。

2）配急停按钮 2个、系统开关 、正反转开关、照明开关、联锁开关，三色指示灯 、转换开关、电保护器、 24VDC 直流电源 、RJ45 接口模块 ；

3）外部操作面板 1 块，具有工作状态液晶显示、工作模式控制、运行和停止控制、运行速度控制控制等功能。

5. 赛项实训

   工业机械传动装调实训平台OPT-200A作为广东省第二届职业技能大赛、2021年衡阳市职业技能大赛暨湖南省第一届职业技能大赛选拔赛、湘潭市首届职业技能大赛的竞赛设备，可进行赛项实训。
